引言

　　隨著人們對開放源代碼軟件熱情的日益增高，Linux作為一個功能強大而穩定的開源操作系統，越來越受到成千上萬的計算機專家和愛好者的青睞。在嵌入式領域，通過對Linux進行小型化裁剪后，使其能夠固化在容量只有幾十兆字節的存儲器芯片或單片機中，成為應用于特定場合的嵌入式Linux系統。Linux強大的網絡支持功能實現了對包括TCP/IP在內的多種協議的支持，滿足了面向21世紀的嵌入式系統應用聯網的需求。因此，在嵌入式系統開發調試時，網絡接口幾乎成為不可或缺的模塊。

　　1 嵌入式Linux網絡驅動程序介紹

　　Linux網絡驅動程序作為Linux網絡子系統的一部分，位于TCP/IP網絡體系結構的網絡接口層，主要實現上層協議棧與網絡設備的數據交換。Linux的網絡系統主要是基于BSD Unix的套接字（socket）機制，網絡設備與字符設備和塊設備不同，沒有對應地映射到文件系統中的設備節點。

　　通常，Linux驅動程序有兩種加載方式：一種是靜態地編譯進內核，內核啟動時自動加載；另一種是編寫為內核模塊，使用insmod命令將模塊動態加載到正在運行的內核，不需要時可用rmmod命令將模塊卸載。Linux 2.6內核引入了kbuild機制，將外部內核模塊的編譯同內核源碼樹的編譯統一起來，大大簡化了特定的參數和宏的設置。這樣將編寫好的驅動模塊加入內核源碼樹，只需要修改相應目錄的Kconfig文件，把新的驅動加入內核的配置菜單，然后需要修改相應子目錄中與模塊編譯相關的Kbuild Makefile，即可使新的驅動在內核源碼樹中被編譯。在嵌入式系統驅動開發時，常常將驅動程序編寫為內核模塊，方便開發調試。調試完畢后，就可以將驅動模塊編譯進內核，并重新編譯出支持特定物理設備的Linux內核。

　　2 嵌入式Linux網絡驅動程序的體系結構和實現原理

　　2.1 Linux網絡設備驅動的體系結構

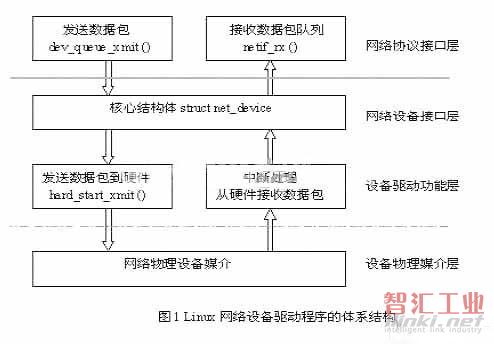

　　如圖1所示，Linux網絡驅動程序的體系結構可劃分為4個層次。Linux內核源代碼中提供了網絡設備接口及以上層次的代碼，因此移植特定網絡硬件的驅動程序的主要工作就是完成設備驅動功能層的相應代碼，根據底層具體的硬件特性，定義網絡設備接口struct net_Device類型的結構體變量，并實現其中相應的操作函數及中斷處理程序。

　　Linux中所有的網絡設備都抽象為一個統一的接口，即網絡設備接口，通過struct net_device類型的結構體變量表示網絡設備在內核中的運行情況，這里既包括回環（loopback）設備，也包括硬件網絡設備接口。內核通過以dev_base為頭指針的設備鏈表來管理所有的網絡設備。

　　2.2 net_device 數據結構

　　struct net_device結構體是整個網絡驅動結構的核心，其中定義了很多供網絡協議接口層調用設備的標準方法，該結構在2.6內核源碼樹文件中定義，下面只列出其中主要的成員。

　　2.2.1全局信息及底層硬件信息

　　name：網絡設備名稱，默認是以太網；

　　*next：指向全局鏈表下一個設備的指針，驅動程序中不修改；

　　mem_，rmem_：發送和接收緩沖區的起始，結束位置；

　　base_aDDR，irq：網絡設備的I/O基地址，中斷號，ifconfig命令可顯示和修改；

　　hard_header_len：硬件頭的長度，以太網中值為14；

　　mtu：最大傳輸單元，以太網中值為1500B；

　　dev_addr［MAX_ADDR_LEN］：硬件（MAC）地址長度及設備硬件地址，以太網地址長度是48bit，ether_setup會對其進行正確的設置；

　　2.2.2 主要的操作方法

　　int （*init）（struct net_device *dev）; 設備初始化和向系統注冊的函數，僅調用一次；

　　int （*open）（struct net_device *dev）;設備打開接口函數，當用ifconfig激活網絡設備時被調用，注冊所用的系統資源（I/O端口，IRQ，DMA等）同時激活硬件并增加使用計數；

　　int （*stop）（struct net_device *dev）;執行open方法的反操作；

　　*hard_start_xmit；初始化數據包傳輸的函數；

　　*hard_header;該函數（在hard_start_xmit前被調用）根據先前檢索到的源和目標硬件地址建立硬件頭。 eth_header是以太網類型接口的默認函數；

　　2.3網絡驅動程序的編寫及實現原理

　　Linux網絡系統各個層次之間的數據傳送都是通過套接字緩沖區sk_buff完成的，sk_buff數據結構是各層協議數據處理的對象。sk_buff是驅動程序與網絡之間交換數據的媒介，驅動程序向網絡發送數據時，必須從其中獲取數據源和數據長度；驅動程序從網絡上接收到數據后也要將數據保存到sk_buff中才能交給上層協議處理。

　　對于實際開發以太網驅動程序，可以參照內核源碼樹中的相應模板程序，重點理解網絡驅動的實現原理和程序的結構框架，然后針對開發的特定硬件改寫代碼，實現相應的操作函數。下面結合作者利用Linux2.6.18內核在深圳優龍公司的FS2410開發板（SAMSUNG S3C2410處理器）上移植編寫嵌入式Cs8900A網卡驅動程序的實例，說明網絡驅動程序的實現原理。

　　2.3.1網絡設備初始化

　　網絡設備的初始化是由net_device結構中的init函數實現的，內核加載網絡驅動模塊后，就會調用初始化過程。實例中初始化函數_init cs8900_probe中主要完成的工作：

　　a.調用內核中通用的設置以太網接口的函數ether_setup（）;

　　b.填充net_device結構體變量dev中其它大部分成員；

　　c.調用check_mem_region（）檢測I/O地址空間，然后調用request_mem_region（）申請以dev-》base_addr為起始地址的16個連續的 I/O地址空間；

　　d.通過cs8900_read（）探測網卡CS8900A，讀取ID信息；

　　e.設置CS8900A的INTRQ0作為中斷信號輸出引腳；

　　f.將MAC地址寫入CS8900A的IA寄存器中；

　　g.通過register_netdev（）將CS8900A注冊到Linux全局網絡設備鏈表中；

　　2.3.2打開（或關閉）網絡設備

　　系統響應ifconfig命令時，打開（關閉）一個網絡接口。ifconfig命令開始會調用ioctl（SIOCSIFADDR）來將地址賦予接口。響應SIOCSIFADDR由內核來完成，與設備無關。接著，ifconfig命令會調用ioctl（SIOCSIFFLAGS）設置dev-》flag的IFF_UP位來打開設備，這個調用會使設備的open方法得到調用。（當ifconfig調用ioctl（SIOCSIFFLAGS）清除dev-》flag的IFF_UP位時，設備的stop方法將被調用）

　　實例中利用cs8900_start（）函數打開網絡設備，主要完成的工作：

　　a.通過set_irq_type（）向內核注冊網絡設備的中斷處理程序；

　　b.通過cs8900_set（）設置CS8900A網卡中各控制寄存器和配置寄存器；

　　c.通過內核中netif_start_queue（）函數開啟網絡接口的數據傳輸隊列；

　　2.3.3網絡數據包的發送

　　數據包的發送和接收是網絡驅動程序中實現的兩個最重要的任務。當網絡設備被激活時，net_device結構中的open方法被調用，它負責打開設備并調用net_device結構中的hard_header函數指針建立硬件幀頭信息。最后通過函數dev_queue_xmit（）來調用net_device結構中的hard_start_xmit方法把存放在sk_buff中的數據發送到網絡物理設備。如果發送成功，則在hard_start_xmit中釋放sk_buff并返回0；如果硬件設備忙暫時無法處理，則返回1。網絡硬件在發送完數據包后會產生中斷，把dev-》tbusy置0，通知系統可以再次發送。

　　實例中，hard_start_xmit方法即為網絡設備數據發送函數cs8900_send_start（），該函數實現把數據發送到以太網上，由網絡協議接口層函數dev_queue_xmit（）對其調用。

　　cs8900_send_start（）中主要完成的工作：

　　a.發送數據前關閉中斷，中止網絡設備的數據傳輸隊列；

　　b.向CS8900A寄存器TxCMD中寫入傳送數據命令控制字，向寄存器TxLength中寫入待發送數據幀長度；

　　c.通過cs8900_read（）反復讀取CS8900A總線狀態寄存器BusST信息，直到其已經準備好接收來自主機的數據；

　　d.調用cs8900_frame_write（）將待發數據送入CS8900A的sk_buff中，硬件設備會將數據幀發送到以太網上；

　　e.記錄數據幀的發送時刻，打開中斷，釋放sk_buff緩存，函數返回0；

　　2.3.4網絡數據包的接收和中斷處理

　　網絡設備是異步地接收外來的數據包并且主動的“請求”將硬件獲得的數據包壓入內核。網絡設備接收數據包是通過中斷實現的。對于網絡接口，接收到新數據包，發送完成或者報告錯誤信息及連接狀態等都會觸發中斷，通常中斷處理程序通過檢測硬件狀態寄存器判斷是哪種情況。

　　當設備收到數據后會產生一個中斷，由硬件通知驅動程序有數據包到達。在中斷處理程序中驅動程序申請一塊sk_buff（一般定義為skb）緩沖區，然后從硬件讀出數據放到申請好的緩沖區里，接下來填充sk_buff中的部分信息：包括接收到數據的設備結構體指針填入skb-》dev；收到數據幀的類型填入skb-》protocol；把指針skb-》mac.raw指向硬件數據并丟棄硬件針頭（skb_pull）；設置skb-》pkt_type，標明鏈路層數據類型。最后調用協議接口層函數netif_rx（） 把接收到的數據包傳輸到網絡上層協議處理。這里，netif_rx（）只是負責把數據放入工作隊列就返回，真正的處理是在中斷返回以后，這樣可減少中斷處理的時間。幾乎每個中斷處理程序的編寫都要涉及底半部機制，這樣可以保證中斷的高效處理。

　　實例中數據接收函數cs8900_receive（）由網絡驅動的中斷處理函數調用，主要完成如下工作：

　　a.通過從I/O口讀取RxStatus和RxLength的值，確定接收數據幀的狀態信息和長度；

　　b.判斷接收數據幀的狀態是否正常，若異常則記錄相關錯誤信息，然后函數返回；

　　c.正常情況下，在內存中申請一塊sk_buff緩存，并將數據從CS8900A的片內存儲器傳送到sk_buff緩存中；d.從數據幀中獲取協議頭并賦給skb-》protocol；

　　e.通過調用netif_rx（）函數將接收到的數據送往上層協議棧進行處理；

　　f.記錄接收數據的時間并更新統計信息；

　　3 將設備驅動模塊編譯進內核

　　設計好模塊化的網絡驅動程序后，我們就可以編譯這個內核模塊，并將這個自定義的內核模塊作為Linux系統源碼的一部分編譯出新的系統。下面介紹的內容均在Linux2.6.18內核上編譯通過，可以在2.6.x版本內核中通用。如前所述，由于Linux2.6內核引入了kbuild的新機制，使得編譯新的內核模塊或者將自己編寫的內核模塊集成到內核源碼中都變得非常簡單了。

　　Linux2.6內核中，編譯內核模塊首先要在/usr/src下正確配置和構造內核源碼樹，即把需要版本的內核源碼解壓在/usr/src/，并在內核源碼的主目錄下（這里為/usr/src/linux-2.6.18.3），使用make menuconfig或者make gconfig命令配置內核，然后使用make all完整編譯內核。

　　下面以作者開發的CS8900A網卡驅動為實例，介紹如何將網絡設備驅動模塊編譯進內核。

　　a.在系統源碼樹drivers目錄下創建新目錄Cs8900；

　　b.將編寫好的文件cs8900.c和cs8900.h拷貝到drivers/Cs8900目錄下；

　　c.在drivers/Cs8900目錄下，編寫Makefile文件：

　　＃Makefile for CS8900A Network Driver

　　obj -$（CONFIG_DRIVER_CS8900A） +=cs8900.o

　　d.在drivers/Cs8900目錄下，編寫Kconfig文件：

　　＃Just for CS8900A Network Interface

　　menu “CS8900A Network Interface support”

　　config DRIVER_CS8900A

　　tristate “CS8900A support”

　　--------help--------

　　This is a network driver module for CS8900A.

　　endmenu

　　e.在driver目錄下的Kconfig文件endmenu語句前，加入一行：

　　source “drivers/Cs8900/Kconfig”

　　這樣在內核源碼樹的主目錄下，通過make menuconfig或者make gconfig命令就可以在Device Drivers選項的下面找到CS8900A Network Interface support選項，并找到CS8900A support的選擇菜單，它有三種狀態：未選中（不編譯）、選中（M）一編譯為模塊、選中（*）一編譯為新系統一部分。

　　重新編譯內核即可得到支持CS8900A網卡的內核，然后將內核下載到FS2410的開發板上，通過配置網絡參數，就可以測試網卡驅動程序的行為了。

　　4 結束語

　　在這個信息爆炸的時代，人們對于網絡的需求愈發強烈，越來越多的嵌入式設備都需要具有以太網的接入功能，因此開發網絡驅動程序對于很多嵌入式產品的研發至關重要。具體開發嵌入式Linux網絡驅動程序時，可以參照內核中已經支持的網絡驅動源代碼，在重點理解Linux網絡驅動實現原理的基礎上，按照模塊設計較為固定的開發模式，結合具體物理設備的硬件手冊，移植編寫需要的模塊化的網絡驅動程序。
