0 引言

大型覆蓋件成型模具的圓角對沖壓件的最終質量、合模率影響很大，減小凹圓角半徑是模具企業常用的方法，是不可缺少的設計環節。傳統方法主要由鉗工手工研磨模具的凹圓角，勞動強度大、效率低且質量難以保證。目前已經普遍采用CAD軟件，在數控加工前預先減小型面中凹圓角半徑，主要有以下兩種方法：（1）選擇所有的凹圓角，沿著負Z方向落下一定距離；（2）應用曲面變形功能減小凹圓角，凸圓角保持不變，使上下貼合存在縫隙，產品靠凸模成型。在當前設計方法中，只能逐個處理圓角，導致操作繁瑣、設計周期長，無法處理側部圓角，導致后續增加研磨工作量，同時生成圓角面的質量較差。

目前提供圓角解決方案的軟件很少，僅有Tebis、NX兩款國外軟件，提供逐個圓角的處理方法，設計效率低，而且價格非常昂貴。因此，為了提高大型覆蓋件成型模的設計制造效率和圓角質量，基于國產三維CAD系統研發高效、靈活的圓角處理功能是非常必要的。

1 系統設計

在模具型面設計時，設計人員需要將上游企業提供的模具型面數據導入到CAD軟件中，后續工作流程如圖1所示。首先是準備工作，需要先打散整個模面，使其分解為單個面，由于第三方數據的原因，會產生多余的頂點，為了便于后續的圓角調整，需要刪除這些頂點；然后，最關鍵的是圓角檢索和調整處理，用戶需要批量減小圓角，來提高圓角的處理效率，此階段是整個解決方案的重中之重；再次，針對一些無法自動處理的圓角，需手工輔助進行調整或刪除；最后，保存文件，并導出數據。在整個工作流程中，保證處理圓角的成功率是最重要的，也是解決用戶最實際的問題。

圖1 用戶工作流程

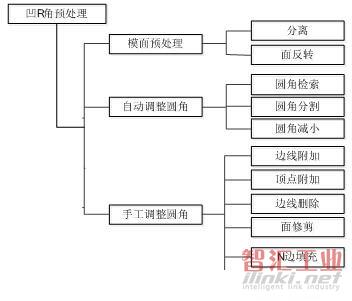

通過上述業務需求的分析，結合實際工作流程，可以將凹R角預處理功能分解為三部分，功能結構如圖2所示。模面預處理部分是圓角處理的基礎，有利于提高自動處理圓角的成功率；自動調整圓角部分是核心功能，實現批量圓角的檢索、分割和減小處理；手工調整圓角部分起到輔助作用，針對一些特殊無法自動處理的圓角面，需要通過手工方式來修補圓角面。在整個凹R角預處理功能中，三部分相輔相成，缺一不可。

圖2 凹R角預處理功能結構

2 系統實現

2.1 模面預處理

由于模具用戶的模面數據大部分都是來源于CATIA、NX等軟件，中間數據交換格式文件都是以IGES為主，當讀入IGES數據時都會自動把片體打散為單個面[10]，面法向可能存在不一致。但有些數據可能來自STEP文件，由于STEP文件不會自動打散片體。因此，需要將這些曲面先打散，保持所有面法向一致。

經分析發現，在模面預處理部分需提供以下兩個命令：

（1）分離：實現打散一整張片體，分解成分散的單個面。

（2）面反轉：調整面法向，保持一致。

分離命令中從指定面中分離出所有面的關鍵算法代碼如下：

CMD_MNG.GotVlNum (APID, SRFINP2, &valNum );

if ( valNum == 0 ) {

m_button4.StFcus();

break; }

2.2 自動調整圓角

目前CAD軟件在處理圓角過程中，只能逐個選擇圓角，操作復雜繁瑣，為了方便用戶操作，增強功能的易用性，需要軟件能夠按照圓角尺寸、凹凸性等條件自動檢索識別出來，同時為了方便管理圓角面，需歸類識別出所有圓角面，最大化滿足用戶的使用要求。

此外，由于型面數據的精度問題，不能完全保證識別出所有的圓角面，還需要對不能自動識別的圓角進行分割處理，如圖3所示，使其大部分面變成規則圓角面，便于后續提高圓角調整的成功率。通過自動批量處理的方法，實現快速的調整圓角，提高圓角的處理效率，同時也要提供多種應用方法來滿足不同場景的圓角。

圖3 圓角分割示意圖

因此，在自動調整圓角部分需提供以下三個命令：

（1）圓角檢索

把曲面中符合條件的圓角面檢索出來，圓角檢索流程如圖4所示，根據面的UV方向計算距離是否在允許公差范圍內，判斷識別是否是圓角面。從需求實現角度來看，主要實現以下功能：

檢索對象：把指定面作為檢索對象，檢索出面中所有的圓角面。

檢索設置：檢索一定半徑范圍內的所有凸或凹圓角面。

顏色和圖層設置：檢索出的圓角面指定顏色和分配圖層。

圖4 檢索圓角面流程

圓角檢索命令中檢索曲面上所有單個面的關鍵算法代碼如下：

stat=TiInqComFac(&idCom1,&numfac1,&faceidP);

if (stat != 0){

goto rtn;}

stat=TiInqComFac(&idCom2,&numfac2,&faceidP);

if (stat != 0){

goto rtn;}

（2）圓角分割

把曲面中不規則的圓角面分割為規則和不規則的圓角面，不規則的圓角面將不能再被分割，主要實現功能：根據面的幾何拓撲關系，自動分割圓角面。

圓角分割命令中的面分割關鍵算法部分代碼如下：

if (m_SetDivSEve != ITEM_SEVE_VALUE) {

m_cmbSetDiv.SetCurSel(m_SetDivSEve);}

{return m_cmbSetDiv.GetCurSel();}

if (nDivide == 1) {

DivideFillet(&tmpFltInf,divComFlt,divFacFlt); }

（3）圓角減小

參照圓角周圍面的延長面，根據減小的圓角半徑值，重新創建圓角面，實現圓角的減小處理，主要實現以下功能：

調整方式：提供按比例縮小、指定半徑值、指定減小值三種調整方式，可自定義相關參數。

顏色和圖層設置：減小的圓角面指定顏色和分配圖層。

圓角分割：針對不規則的圓角，增加自動分割圓角處理功能。

圓角減小命令中逐個圓角循環處理的關鍵算法代碼如下：

while (pos != NULL) {

if (!UpdateProgress(++nLoop)) {

break; }

if (nMode == D4OPT2 || fltRadInf.FltType == FIXEDRAD) {

bRet = ReduceGradualRadius(&fltInf, nMode, dValue, nDivide, newFltidAry);

} else{

continue; }}

2.3 手工調整圓角

在自動處理圓角時，有些圓角存在質量差和精度低等問題，無法實現自動處理，此類型的圓角就需要手工調整功能進行處理。通過分析此類圓角的類型，凹R角預處理功能中提供六個功能進行手工調整圓角，包括邊線附加、頂點附加、邊線刪除、面修剪、N邊填充和精確整體變形。其中前三個功能主要實現面上頂點附加、邊線附加和刪除，在保證面的質量前提下，通過改變面的拓撲幾何關系方法，正確的處理一些不規則的三角形、多邊形等曲面；后三個功能主要實現面的修剪、填充變形處理，解決在面面交匯位置出現空洞、錯位等問題。通過應用手工調整的方式，盡量修補完善更多的面，來提高型面的整體質量。上述六個功能屬于軟件中已具備的命令，在此不再做詳細介紹。

3 應用實例

凹R角預處理功能已經在國產三維CAD系統SINOVATION中實現，并已經應用到六家大型沖壓模具設計制造企業。以調整變形車門模面上的圓角為例，首先根據設置的參數，如圖5所示，檢索車門模面中的所有凹圓角面；隨后，如圖6所示，圓角半徑按比例縮小20%，自動批量減小所有的圓角面。通過現場的調試和驗證，用戶給出了高度的評價，非常認可凹R角預處理功能的實用性和準確性。從整個設計過程分析，減少了用戶修改圓角工作量的80%左右。

圖5 圓角檢索處理

圖6 圓角減小處理

通過凹R角預處理功能，可以清晰查看到圓角減小后的變化效果。圖7展示了把圓角R10減小到R8的前后對比效果。

圖7 圓角減小前后對比效果

通過內部測試和用戶現場測試凹R角預處理功能，分析出凹R角預處理功能可以處理的所有圓角類型，如表1所示。其中，可以自動減小R角的類型有平直R角、圓弧R角、單邊漸變R角、雙邊漸變R角，需要手工調整R角的類型有合流部位R角。

表1 所有圓角類型

4 結束語

本文通過分析沖壓模具用戶的實際生產設計需求，在國產三維CAD系統SINOVATION中實現了凹R角預處理功能的研發，基于傳統的手工調整圓角方法，增加了自動批量處理圓角的方法和特殊圓角面的分割處理，為模具型面的設計提供了一套完整的圓角預處理功能，使用戶能夠在軟件中預先減小各種類型的圓角面，省去了后期繁瑣的手工研磨過程，提高了型面的設計效率。經過現場用戶驗證，相比傳統方法，修改圓角工作量減少了80%左右，得到了用戶的高度評價。
